Cimatron 2026 新功能 - 工程图

软件动态 2026-09-17 13:25:51
尺寸标注

孔的侧视图中的直径符号

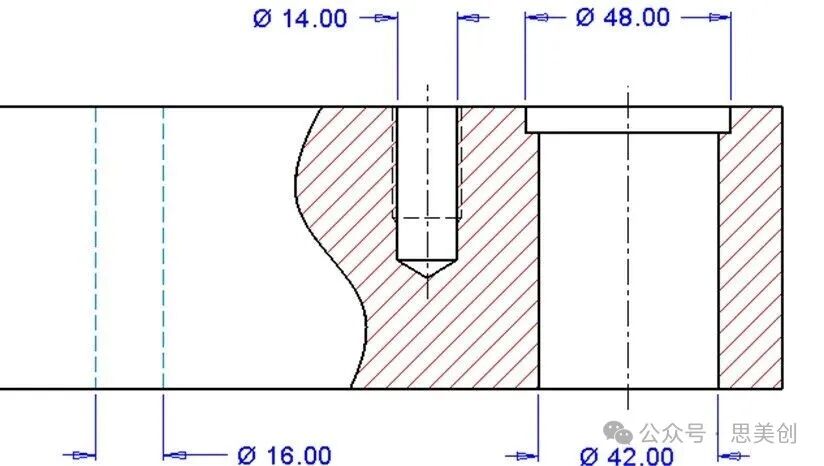

在Cimatron 2026中，线性尺寸会对平行线进行分析，如果这些平行线在侧视图中符合孔、轴或圆柱的定义，系统会自动应用直径符号。由于对于这类特征而言，使用直径符号是被认可的标准做法，因此这一功能可以节省时间。




符号

添加特殊的工程图符号

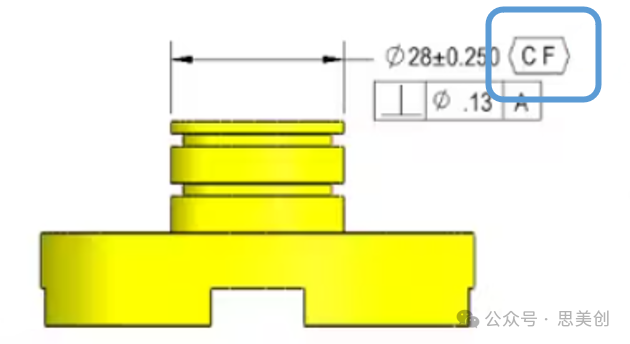

对几何尺寸和公差标注中特殊符号的支持已得到增强。其中一些符号可在公差标注功能中找到。



工程图模版

模版结构已展示

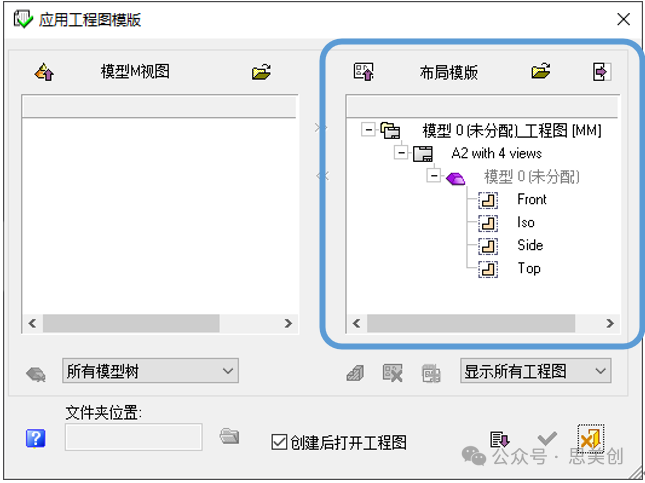

创建工程图最快的方法之一是使用“输出到工程图”功能。选择一个模板后，会弹出一个对话框，您可以在其中加载模型并应用其他选项。Cimatron 2026可以从一开始就直接显示所选模板的内容（视图）。这能确认模板的选择是否正确。


模版图纸控制
工程图模板会自动设置工程图图框、视图、注释等等。如果说存在什么限制的话，那就是在图纸页控制方面。要创建一个包含5张图纸的工程图就需要一个有5张图纸的模板。而在Cimatron 2026版本中，工程图模板对话框里有了新的选项，这完全消除了需要如此多模板的情况。

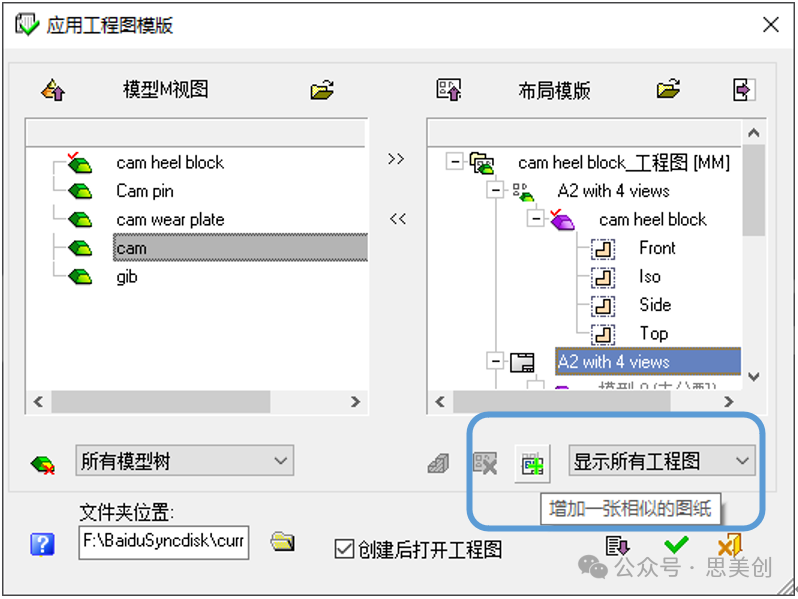

要向基于模板的工程图中添加更多零件，可在模板中选择任意图纸，然后点击“添加相似图纸”按钮。


按模版对工程图进行文件夹管理

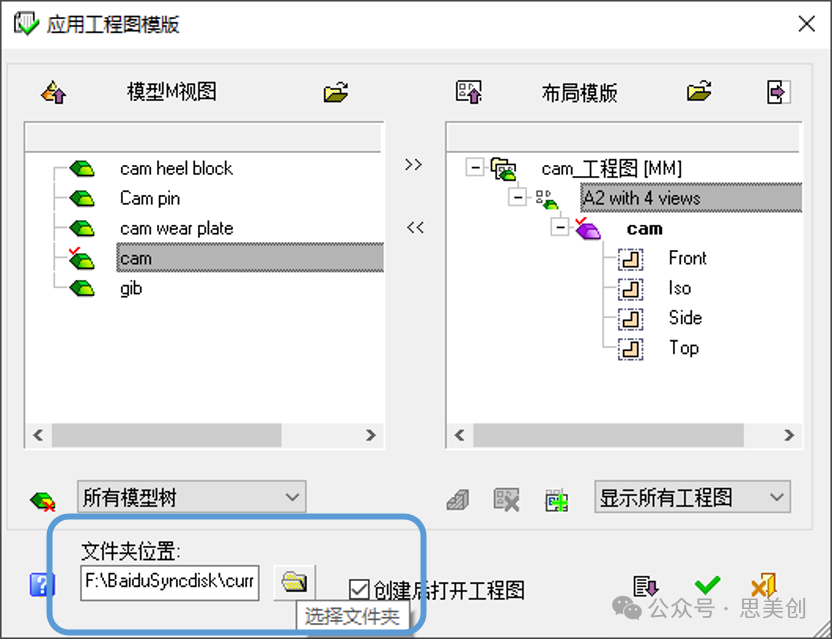

在Cimatron 2026版本中，模板对话框添加了浏览和选择文件夹的功能。这比之后再移动工程图并保留其所有模型链接要方便得多。
Cimatron 2026为通过模板创建的工程图提供了特定的文件夹控制功能。
