Cimatron 2026 新功能 - 冲压模设计

回弹变形

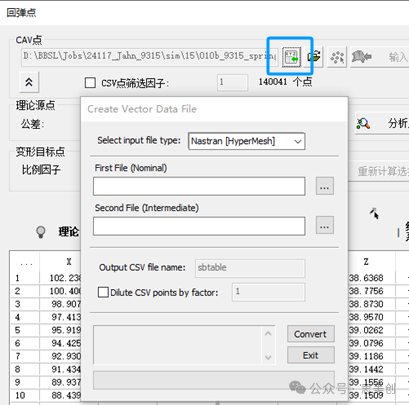

在回弹分析中导入点数据
 Cimatron 2026版本支持在点管理器对话框中直接读取由成形模拟软件生成的点数据,以便将点转化为用于使零件变形的向量指令。
外部点云格式可在回弹变形对话框中直接导入。

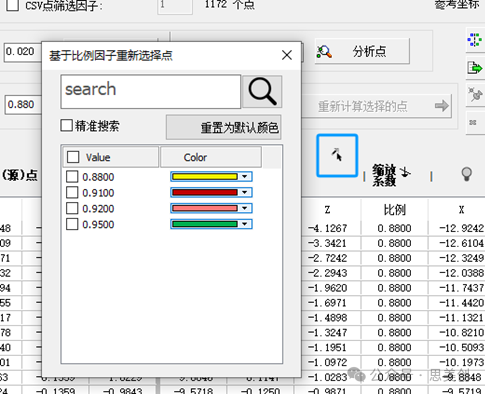

对缩放过的回弹点进行排序

在使用回弹变形功能并结合来自成形模拟软件的矢量数据文件时,通常意味着要处理数千个点对。很多时候,源点和目标点之间会应用一个比例因子,并且在确定最终的正确结果之前,往往需要尝试多次回弹迭代。在 Cimatron 2026中,点表格功能得到了增强,从而能够更便捷地访问成组的缩放点。
为了实现更好的可视化效果,对经过缩放的点进行分组并设置不同颜色。



分析工具

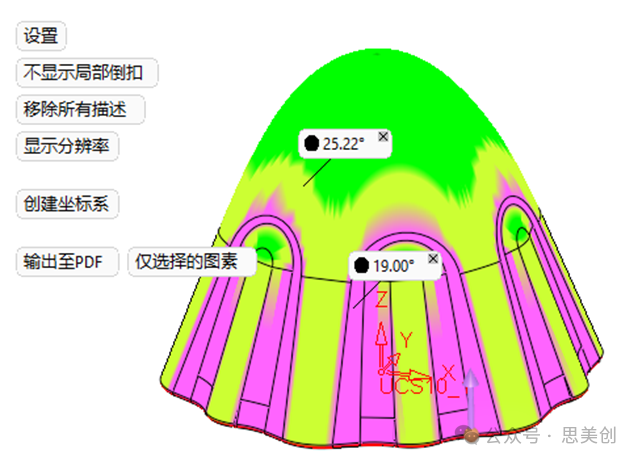

针对冲压模的方向分析

Cimatron冲压模设计模块中新增了方向分析工具,可用于检查零件表面的拔模角度。
